Upravljačka elektronika za brentu

Upravljačka elektronika za brentu, "ALFA 2023", je poslednja i unaprijedjena verzija, koja se sastoji iz centralne mikrokontrolerske jedinice sa tastaturom i preciznog inkrementalnog obrtnog enkodera ili mjerne letve.

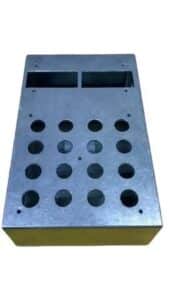

Na centralnoj jedinici se nalazi tastatura sa krupnih 16 tastera i crvenim LED displejima, što obezbjeđuje lako rukovanje. Na bočnim stranama se nalaze i priključni kablovi za napajanje i upravljenje. te konektor za povezivanje enkodera ili mjerne letve. Raspored signala na svim priključnim konektorima je označen na naljepnici iznad konektora.

Svi ulazi su galvanski odvojeni od ostatka elektronike preko optokaplera, a izvedeni su sa odvojenim napajanjem i strujnim izvorima. To garantuje maksimalnu imunost na smetnje, koje su u industrijskim uslovima uvijek očekivane i jake.

Napajanje upravljačke elektronike se vrši sa naponom 220V~ i potrošnja je oko 5W. Ugrađeni su releji (proizvodač OMRON ili FINDER) za struje do 16A. Na izlazima je 220V~ za upravljanje kontaktorima, koji pokreću motor u smijeru naprijed (prema žagi) ili nazad (od žage). To znači da je priključivanje krajnje jednostavno, i može ga izvršiti svaki električar.

Na signalnom konektoru se nalaze: ulazi za enkoder (A i B signali) i napajanje enkodera, te još tri ulaza. Prvi je za induktivni senzor koji se postavlja u maksimalnom položaju mosta brente (najvećoj udaljenosti od žage za rezanje). Osim toga postoje i posebni ulazi je za tastere "MJERA" (pomjera za zadatu mjeru) i "VRAĆANJE" koji služi za odmicanje 10mm od žage prilikom vraćanja debla. Ovim eksternim tasterima se obavljaju dvije najčešće operacije, pa se na taj način značajno smanjuje uopotreba tastature, produžava njen radni vijek, i pojednostavljuje rukovanje.

Korištenje je vrlo jednostavno, bez nepotrebnih komplikovanja. Postoji 10 definisanih mjera koje lako setujete pritiskom samo na 2 tastera, a svih 10 mjera možete sami podešavati po svojim potrebama.
Kompletno uputstvo za podešavanje, instalaciju i rad sa ovom upravljačkom elektronikom možete preuzeti u tabeli ispod...

Uputstvo – Elektronske mjere za brentu
