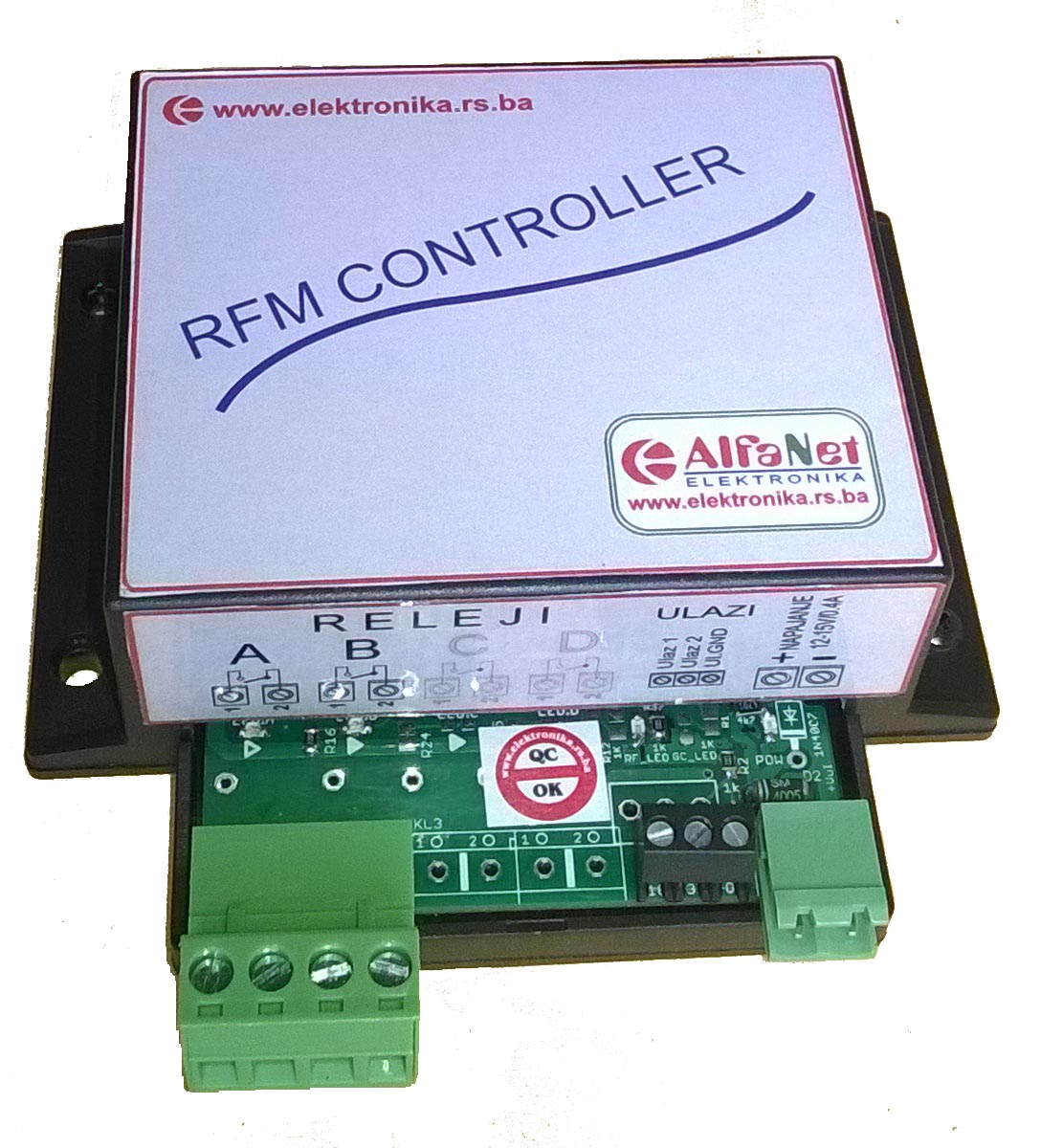

Sistem za daljinsku kontrolu kapije/garaže se sastoji od elektronskog sklopa za kontrolu motora kapije i daljinskog upravljača. Za napajanje elektronike je potrebno obezbijediti napajanje od 12V/250mA. Izlazi za motor su dva releja koji podnose struju do 6A, sa beznaponskim kontaktima. Prvi rele se aktivira na pritisak prvog tastera, a drugi na pritisak drugog tastera, na daljinskom upravljaču. Znači ako se motor spoji tako da prvi rele uključuje motor u jednom smjeru, a drugi rele u drugom smjeru, dobili smo funkciju otvaranja i zatvaranja.
U krajnjim položajima se obično montiraju mikroprekidači ili reed releji i stalni magneti, tako da se zatvori kontakt kada kapija ili vrata dođu u taj položaj. Ove signale dovodimo na predviđene ulaze našeg sklopa (spaja se između ulaza i mase). Čim se ovo ulazno kolo zatvori, tj. ulaz bude doveden na masu, odgovarajući rele će biti isključen i motor zaustavljen.
Prvi ulaz isključuje prvi rele, a drugi ulaz isključuje drugi rele, što znači da bi na prvi ulaz trebalo dovesti kontakte krajnjeg prekidača za otvorenu kapiju ili vrata, a na drugi ulaz kontakte krajnjeg prekidača za zatvorenu kapiju ili vrata.
Ako imate postavljenu i zaštitnu IC barijeru, ili neki drugi sigurnosni mehanizam, možete je spojiti na ulaze 3 i 4, koji takođe gase releje 1 i 2 respektivno.
***** Daljinski upravljač je malih dimenzija ali prilično velikog dometa (50m i više, zavisno od uslova), tako da ga možete aktivirati i puno prije nego što priđete ulazu. Broj daljinskih upravljača koji se mogu koristiti za kontrolu nije ograničen!
Ono što je vrlo bitna razlika između našeg daljinskog upravljača i svih drugih, je činjenica da se RF komunikacija odvija u oba smjera! Dakle, daljinski će poslati signal koji je taster pritisnut, a komandna elektronika će mu poslati potvrdu da je signal primljen i prepoznat! Na daljinskom upravljaču se to signalizira kratkim uključivanjem LED. Ako nema potvrde, daljinski će to signalizirati drugom bojom LED i pokušati automatski ponovo poslati poziv. Signal se automatski pokušava poslati 3 puta.
Sa ovim rješenjem je dovoljno da vidite potvrdu prijema na daljinskom, nakon pritisaka tastera i možete biti sigurni da je signal primljen... i slobodno nastaviti sa vožnjom !
Garancija na uređaj je 5 godina.
O daljinskom upravljaču – RFM kontroler
Šema spajanja – RFM kontroler
| Šifra (oznaka) proizvoda | Opis proizvoda | Cijena (KM) |
|---|---|---|
| RFM-KAP2R | Sklop za kontrolu kapije/garaže sa 2 releja, 2 ulaza za krajnji položaj + daljinski | 100 |
| RFM-DGUR | Dodatni daljinski upravljač za kontrolu kapije/garaže | 25 |
