CarWash panel – CarWash tajmer

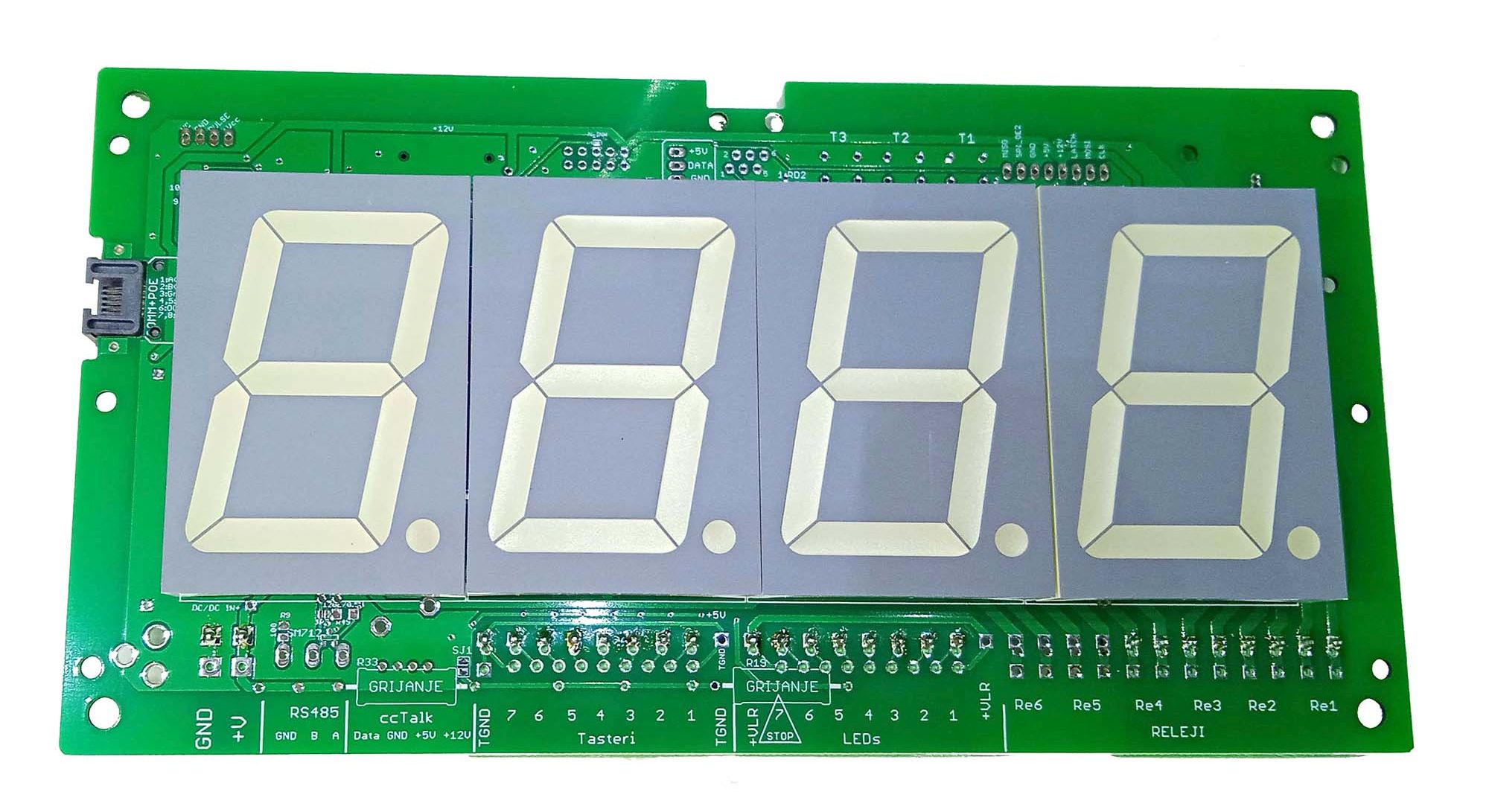

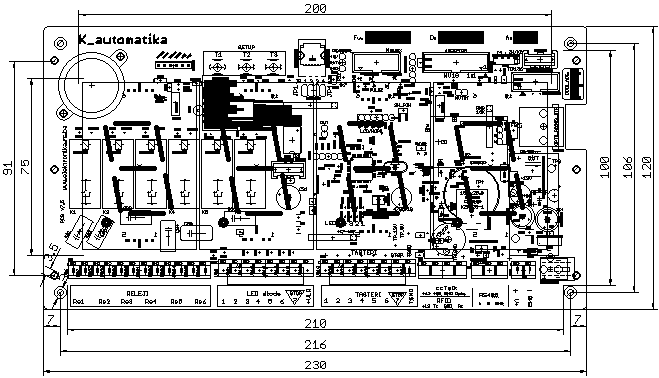

Dimenzije ploče su 230 x 120mm, elektronske komponente su smještene na prostoru 210 x 100mm, a 4 rupe od 5mm i 4 rupe od 3.5mm služe za montažu ploče u kućište, mada preporučujemo da koristite samoljepljive šine za montažu, jer je na taj način skidanje i postavljanje krajnje jednostavno i brzo (pogledajte ovde). Displeji su visine 70mm i montirani su na suprotnoj strani štampane ploče, a za njih treba ostaviti vidljivi prostor (otvor) od najmanje 200 x 75mm na kutiji.
Za podešavanje automatike se koriste 3 tastera, označena na ploči sa T1, T2 i T3, te 4 jumper-a označena od JP1 do JP4.

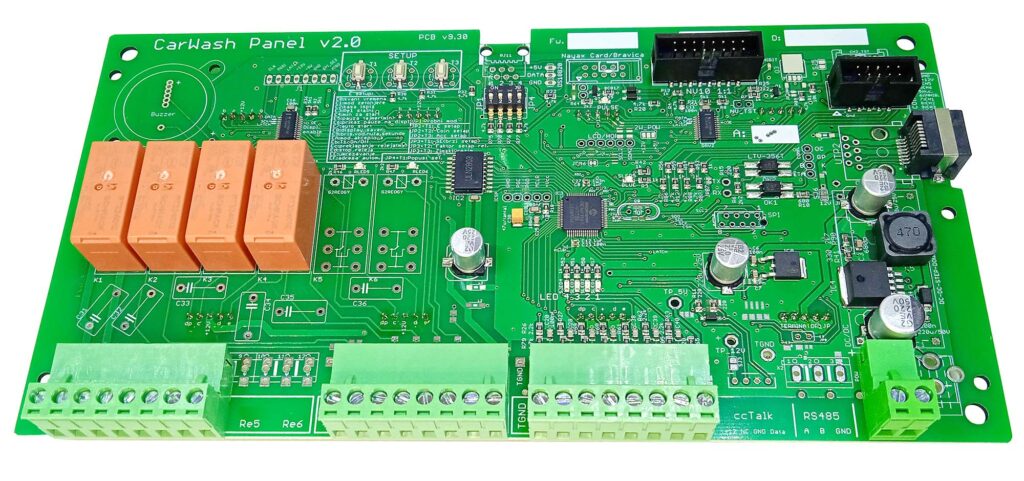

Na ploču se može, prema potrebi montirati od 1 do 6 releja, za struju do 16A. Kontakti releja su beznaponski i izvedeni su na označenim priključcima. Priključci za LED diode su izvedeni direktno sa drajvera koji pokreće releje, što znači da morate koristiti LED koje rade na 12V, ili dodati otpornike u kolu svake LED diode. Sve anode od LED se spajaju na +12V, a katode na priključke za LED. Postoji i mogućnost priključivanja i klasičnih i ccTalk žetonjera, kao i za priključivanje akceptora i hopper-a, što otvara mogućnost za izradu automatske mjenjačnice. Moguće je i spajanje senzora za temperaturu, tako da se voda isključi na niskim temperaturama, kada prijeti opasnos od smrzavanja.

Osim toga, moguće je umrežiti više boksova, tako da se na centralnom mjestu mogu očitavati podaci o stanju kase za svaki boks auto praonice. Umrežavanje se izvodi preko žičane veze, UTP kablom, kojim se može dovesti istovremeno i napajanje. Da bi se očitavanje stanja vršilo preko interneta, potrebno je instalirati dodatnu opremu, tj. mini web server.

Jedinstvene karakteristike automatike, koje nema ni jedna druga na tržištu!

• napajanje od 12 do 30V DC
• sami možete mijenjati vrijeme tj. cijenu pranja
• ispis na displeju možete podesiti da bude u minutama ili samo u sekundama
• ispis vremena može biti sa vodeđim nulama ili bez vodećih nula
• postoji ulaz za bravicu ili taster za ispiranje boksa, koji nije fiskalizovan tj. ne utječe na promet
• podržani su svi modovi rada žetonjera (serijski, paralelni i binarni)
• podržan je i akceptor za papirni novac
• omogućeni popusti do 5 nivoa cijena
• omogućena različita vremena za različite programe pranja
• automatika podržava do 6 releja, tj. 6 programa pranja
• vodi dvije kase, sa stanjem novca.(jedna je izbrisiva, a druga je neizbrisiva)
• sva podešavanja se mogu izvesti bez dodatnih uređaja, sa 3 tastera i 4dip prekidača koji se nalaze na ploči
• lako izmjenjljivi LED displeji na konektorima
• kvalitetni rastavljivi konektori za spajanje svih signala i napajanja
• omogućeno spajanje i kineskih žetonjera sa 4 pinskim konektorom, i standardnih sa 10-pinskim konektorom
• omogućena podesiva pauza u toku pranja, koja može da radi na 3 načina
• automatika se može koristiti i za druge uređaje (npr. za pranje pasa, ali i za automatsku prodaju ili kao mjenjačnica kovanica)
• vrhunska kvaliteta izrade dokazana na tržištu Balkana i šire, u proteklih više od 10 godina proizvodnje, sa garancijom od 5 godina!


Uputstvo – CarWash Panel
